JK系列單繩纏繞式礦井提升機

我公司產品種類繁多,歡迎新老客戶前來蒞臨指導業務!

一、礦井提升機的主要組成部件和各部件用途

1  產品的用途和結構

1.1 產品的用途和適用范圍

本產品主要用于礦山地面、地下堅井和斜井升降物料、設備及人員之用。也可用于井下運輸和鑿井吊桶提升。

1.2 產品的型號、名稱

本產品執行中華人民共和國機械工業部標準JB/T2646-1992《單繩纏繞式礦井提升機型式基本參數與尺寸》,其型號表示方法符合中華人民共和國機械工業部JB1604—1998《礦山機械產品型號編制方法》的規定。

1.3  產品的技術性能

本產品有兩種基本型式:

(1)  單卷筒纏繞式

(2)  雙卷筒纏繞式

 1.4礦井提升機的出繩方法:

 對于單筒提升機,用戶應將鋼絲繩的出繩方向選擇在卷筒的上側,即“右旋上出繩”,嚴禁下出繩!

對于雙筒提升機,固定卷筒上側出繩,游動卷筒的鋼絲繩在卷筒的下側出繩,固定卷筒上開有兩個出繩孔,根據提升高度確定鋼絲繩的纏繞層數在1.25~2.25時,為避免提升過程中兩卷筒上的鋼絲繩過分集中在主軸的中部,使主軸受力狀態惡化,應使用左側(既靠近游動卷筒一側)的出繩孔,其余情況使用右側出繩孔。游動卷筒一般使用左側出繩孔,即“右旋下出繩”。

下出繩角的***小值為15度

1.5  主要結構和工作原理本產品由動力系統、傳動系統、工作系統、制動系統、控制操縱系統、指示保護系統等及其附屬部分組成。它以電動機為動力源,通過行星減速器、主軸裝置構成了本產品***的傳動系統和工作系統。由液壓站、制動器裝置構成了本產品可靠的制動系統;由操縱臺、電氣控制設備構成了本產品完備的控制操縱系統;由深度指示器、測速發電機等構成了本產品完善的指示、保護系統。上述所有系統的共同作用使纏繞在主軸卷筒上的鋼絲繩收放,以實現提升機容器在井筒中升降的目的。

2、工作機構

工作機構主要指主軸裝置和主軸承等,它的主要作用是

2.1 纏繞或搭掛提升機鋼絲繩;

2.2 承受各種正常載荷(包括固定載荷和工作載荷),并將此載荷經過軸承傳給基礎;

2.3 承受各種緊急事故情況下所造成的非常載荷;

2.4 調節鋼絲繩長度(僅 限單繩纏繞式礦井提升機)

為滿足上述功能,主軸裝置應具有:

(1)  有足夠的強度和剛度

(2)  對單繩纏繞式提升機應滿足所需容繩量的要求

(3  卷筒或摩擦輪直徑應符合煤礦安全規程的規定

(4)  雙筒纏繞式提升機的主軸裝置的兩個卷筒,應既能同時正反轉,又能相對轉對

3、傳動系統

傳動系統一般包括減速器和聯軸器,減速器的作用是減速和傳遞動力。為滿足上面功能,減速器要有足夠的強度和剛度,并應能適應各種電動機轉速的速比,有時為滿足布置上的需要,要求有一定的傳動形式,如一般平行軸式,中心驅動式,帶錐齒輪直角式等。

聯軸器的作用是聯接兩個旋轉運動的部分,并通過其傳遞動力,因此應具有足夠的強度和剛度,同時還應具備聯接方便,允許被連接件之間有一定的相對安裝和運動誤差,并有一定的彈性及緩沖性。

4、制動系統
(1)制動系統包括制動和制動控制部分,其主要作用是

1.1 在提升機停車時能可靠的抱閘

1.2 在減速階段及重物下放時,能參與提升機速度控制

1.3 在安全保護起作用或緊急事故情況下使提升機迅速停車,以免事故發生或擴大

1.4 對雙筒提升機,在調節繩長或更換水平時,應能抱閘游動卷筒,松開固定卷筒

(2)JKE型提升機制動系統的控制裝置是液壓站,控制裝置的作用是:

2.1 調節制動力矩

2.2 在任何事故狀態下安全制動(緊急制動)

2.3 為雙筒提升機調繩裝置提供調繩離合器油缸所需的壓力油。

5、觀測操縱系統

該系統主要由深度指示器、深度指示器傳動裝置和操縱臺組成。

目前我公司深度指示器傳動裝置為牌坊式傳動裝置。

深度指示器的主要作用是:

A.   為操作者(提升機司機)指示提升容器在井筒中的位置;

B.    向電氣控制系統發送減速、過卷、停車等信號;

C.    在進入減速段運行時,對提升機提供限速保護;

D.   當需要解除二級制動時,向電控系統發送二級制動解除信號

操作臺的作用是:

  A、操作臺上裝有各種手把和開關,是操作提升機完成提升、下放及各種動作的操縱裝置;

 B、操作臺上裝有各種儀表,向司機反映提升機的運行情況和設備的各種狀況;

6、保護系統

保護系統主要包括測速發電機裝置、護板、護欄、護罩等

測速發電機的主要作用:

6.1 通過設在操作臺上的電壓表向司機指示提升機的實際運行速度

6.2 參與等速運行和減速運行階段的超速保護。

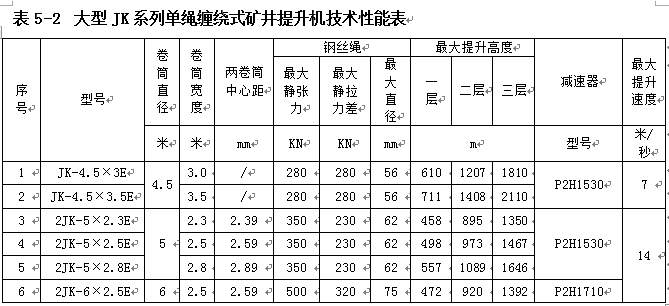

二、礦井提升機的技術參數
